Guide de démarrage – Fusion 360

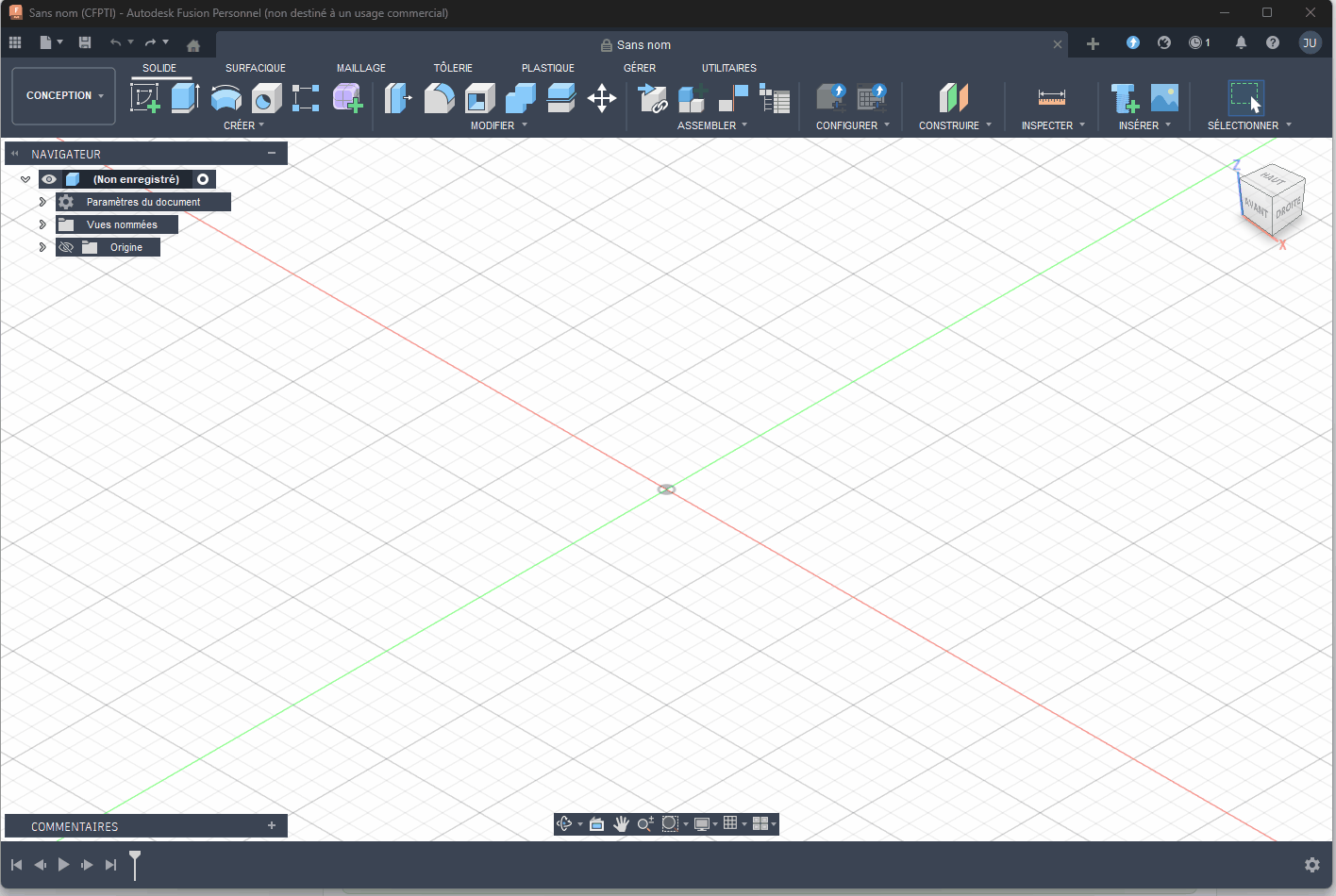

Avant toute modélisation, il est impératif de créer un composant dédié. Un composant représente une pièce indépendante et sert de base à un assemblage propre.

🛠️ Procédure

• Menu Assembler → Nouveau composant.
• Renommer immédiatement : Cube_Base, Support_Moteur, etc.
• Vérifier le composant actif : petit carré noir ■ dans l’arborescence.
• Si besoin : clic droit → Activer sur le bon composant.

🎯 Pourquoi c’est important ?

• Chaque pièce a sa propre timeline et ses propres paramètres.
• Les assemblages sont plus simples et plus stables.
• La structure du projet reste lisible et exploitable à long terme.

L’esquisse est la base de ta pièce. Elle doit être créée sur le bon plan et à partir du bon repère.

🛠️ Procédure

• Clique sur Créer une esquisse.
• Choisis le plan adapté :
  • Souvent plan X/Y pour une pièce posée sur Z=0.
  • Les autres plans servent pour des pièces verticales ou spéciales.
• Démarre la géométrie à partir de l’origine (0,0).

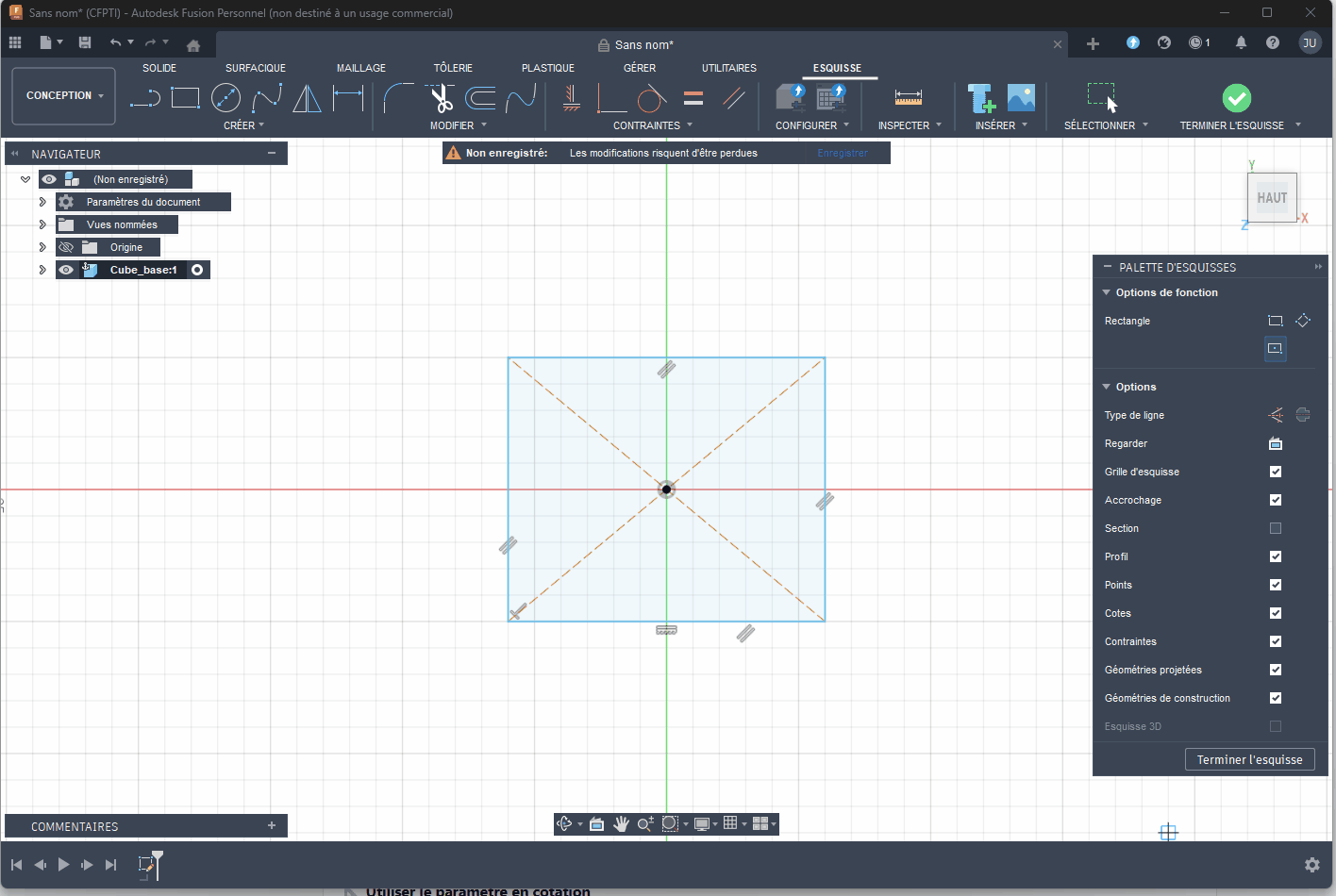

Les paramètres servent de constantes nommées pour piloter tes cotes. Ils permettent de modifier une pièce rapidement sans tout reprendre.

🔧 Créer un paramètre utilisateur

• Menu Modifier → Paramètres de conception.
• Créer un paramètre avec la forme Objet_caracteristique (sans espace, sans accent).
• Exemple : Cube_arrete = 15 mm.

📐 Utiliser le paramètre en cotation

• Outil cote (D) sur un segment de l’esquisse.
• Dans le champ de valeur, saisir Cube_arrete au lieu de 15.
• Si tu modifies Cube_arrete à 20 mm, tout le cube suit automatiquement.

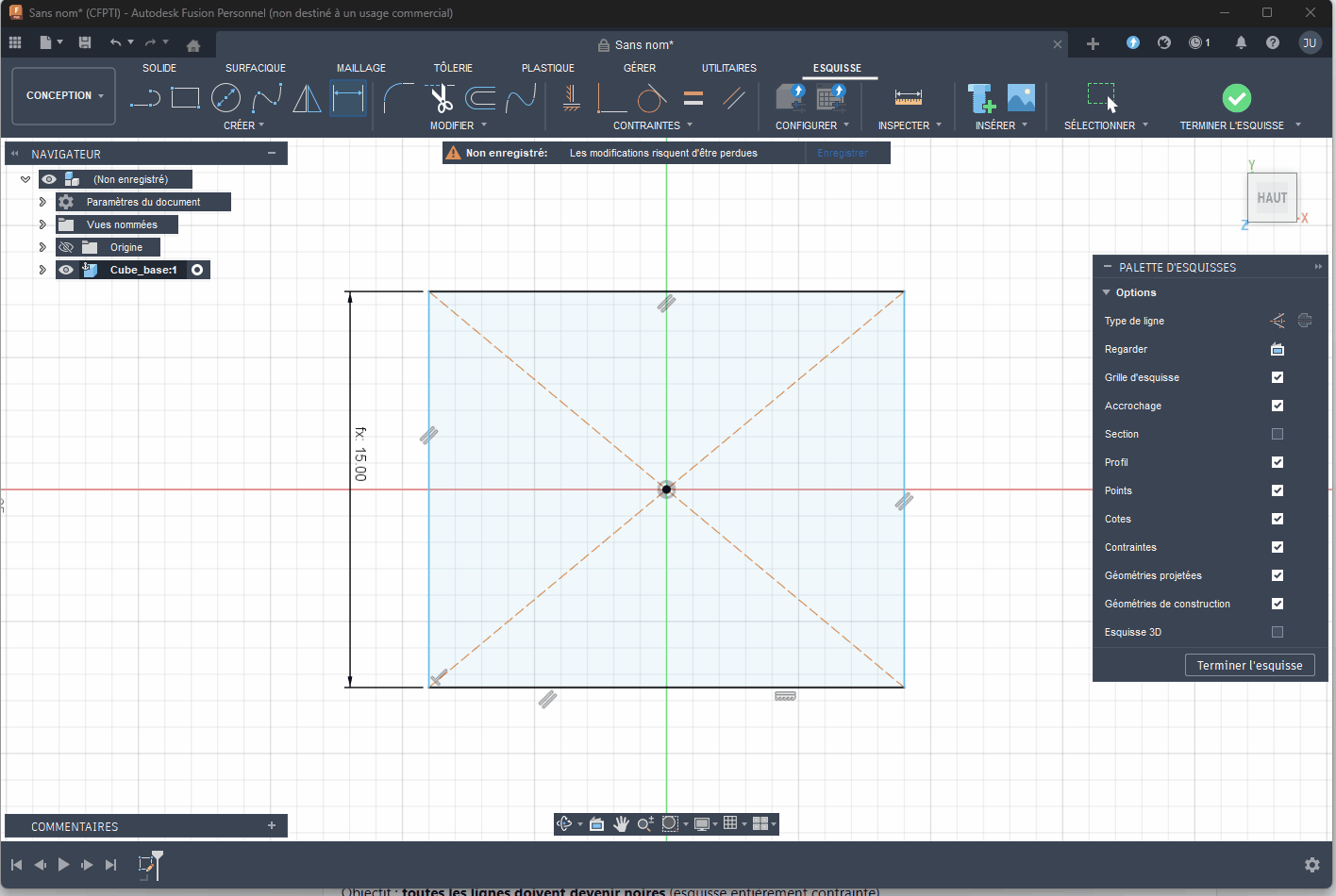

Les contraintes stabilisent ta géométrie. Une esquisse non contrainte se déforme facilement.

Contraintes essentielles

• Coïncidence : attacher un point à une ligne ou à un axe.
• Horizontal / Vertical : fixer l’orientation d’un segment.
• Égalité : donner la même longueur à plusieurs segments (ex. carré).
• Symétrie : construire des formes équilibrées sans dupliquer les cotes.

Objectif : toutes les lignes doivent devenir noires (esquisse entièrement contrainte).

L’extrusion transforme ton profil 2D en volume 3D.

🛠️ Paramètres importants

• Profil sélectionné : vérifier qu’il est entièrement fermé.
• Direction : souvent vers Z+ pour un cube posé sur le plan X/Y.
• Distance : valeur numérique ou paramètre.
• Opération : New Body pour un nouveau corps solide.

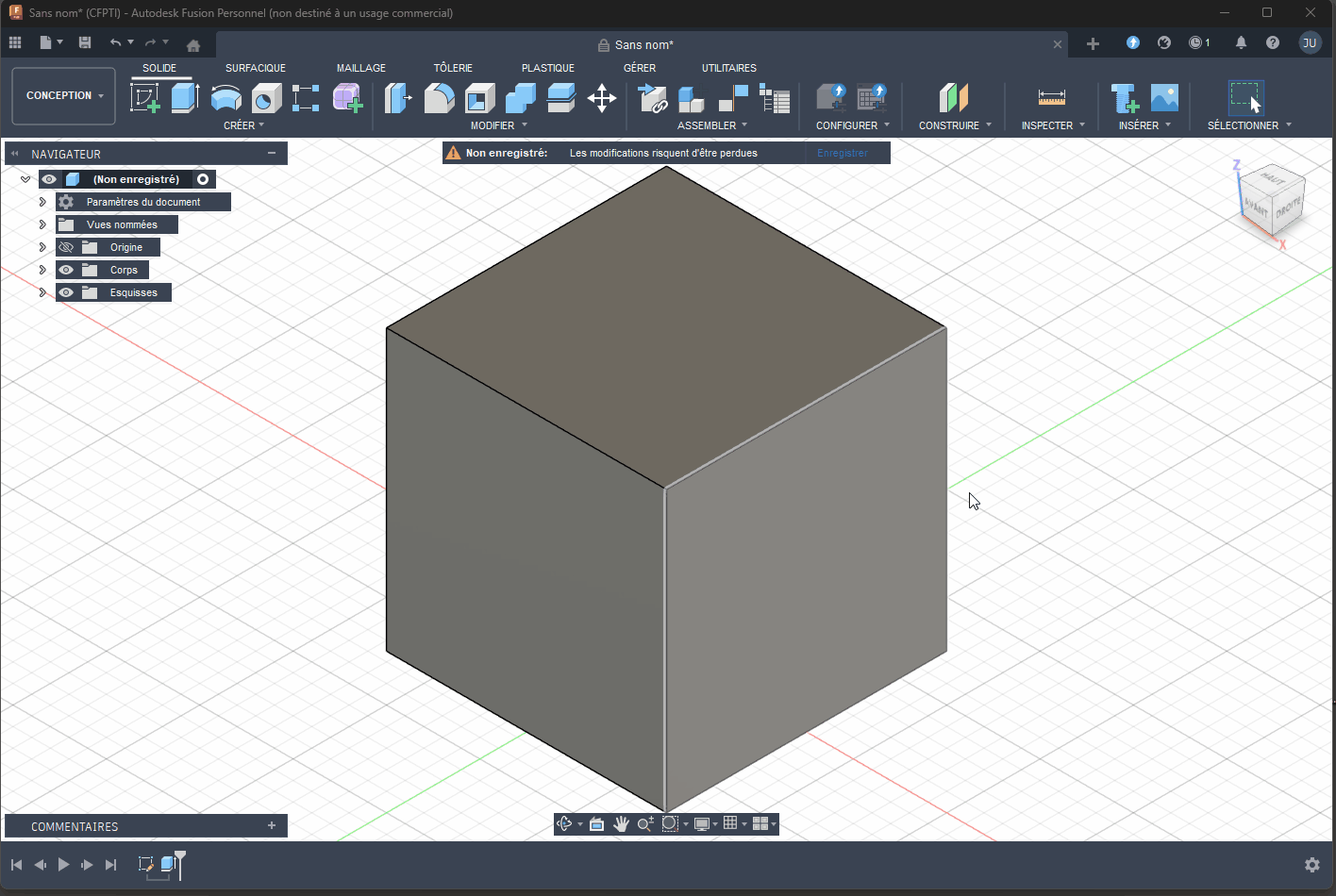

La navigation doit devenir un automatisme pour travailler efficacement en 3D.

• Clic molette : déplacement (Pan).
• Shift + molette ou clic droit : rotation orbitale.
• Molette seule : zoom vers le curseur.
• ViewCube : vues rapides (dessus, droite, ISO).

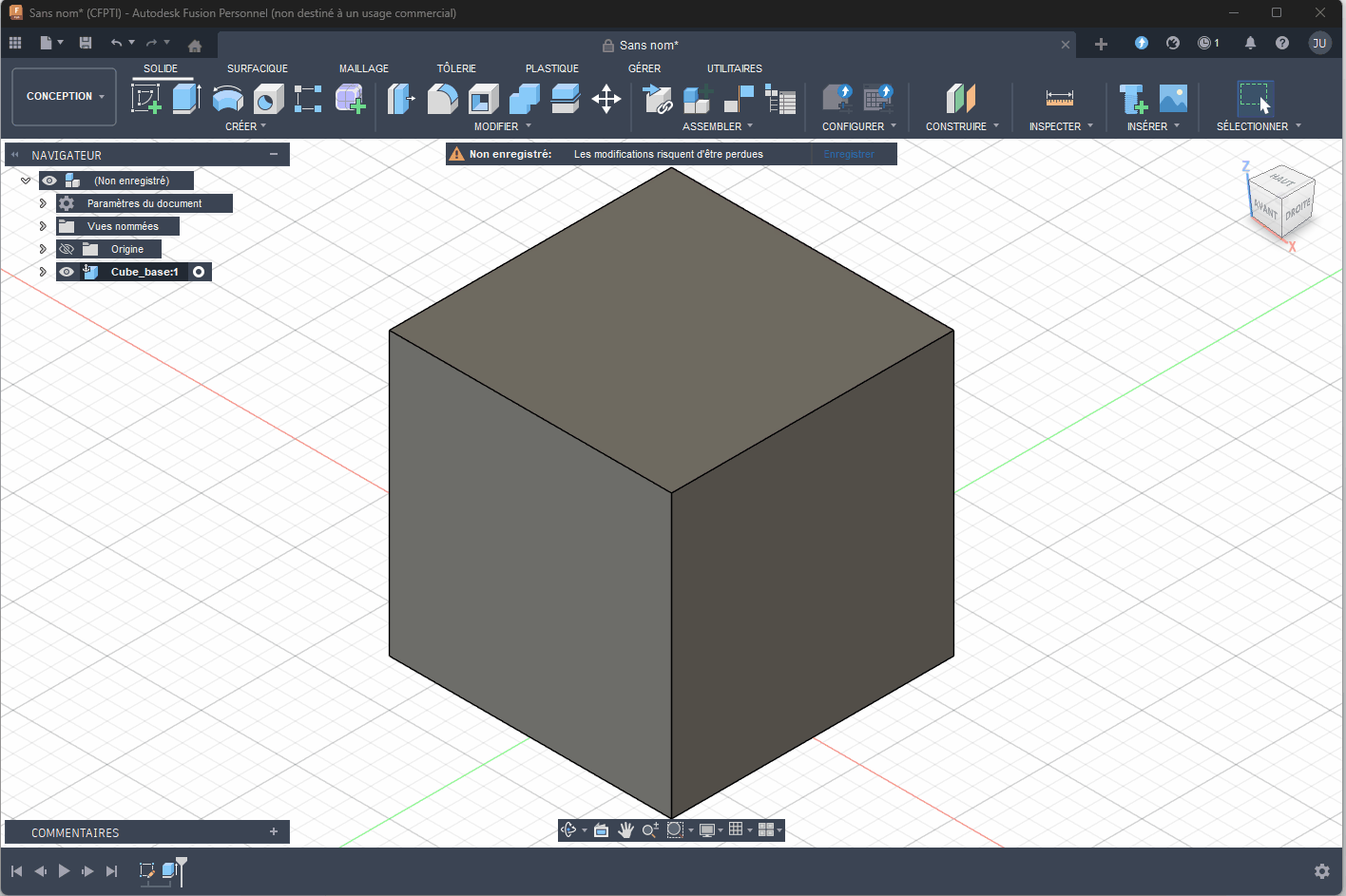

Pour ajouter des détails (trous, poches, évidements), on crée une esquisse directement sur une face de la pièce.

• Sélectionne la face de la pièce.
• Clique sur Créer une esquisse.
• Le plan d’esquisse se cale automatiquement sur cette face.

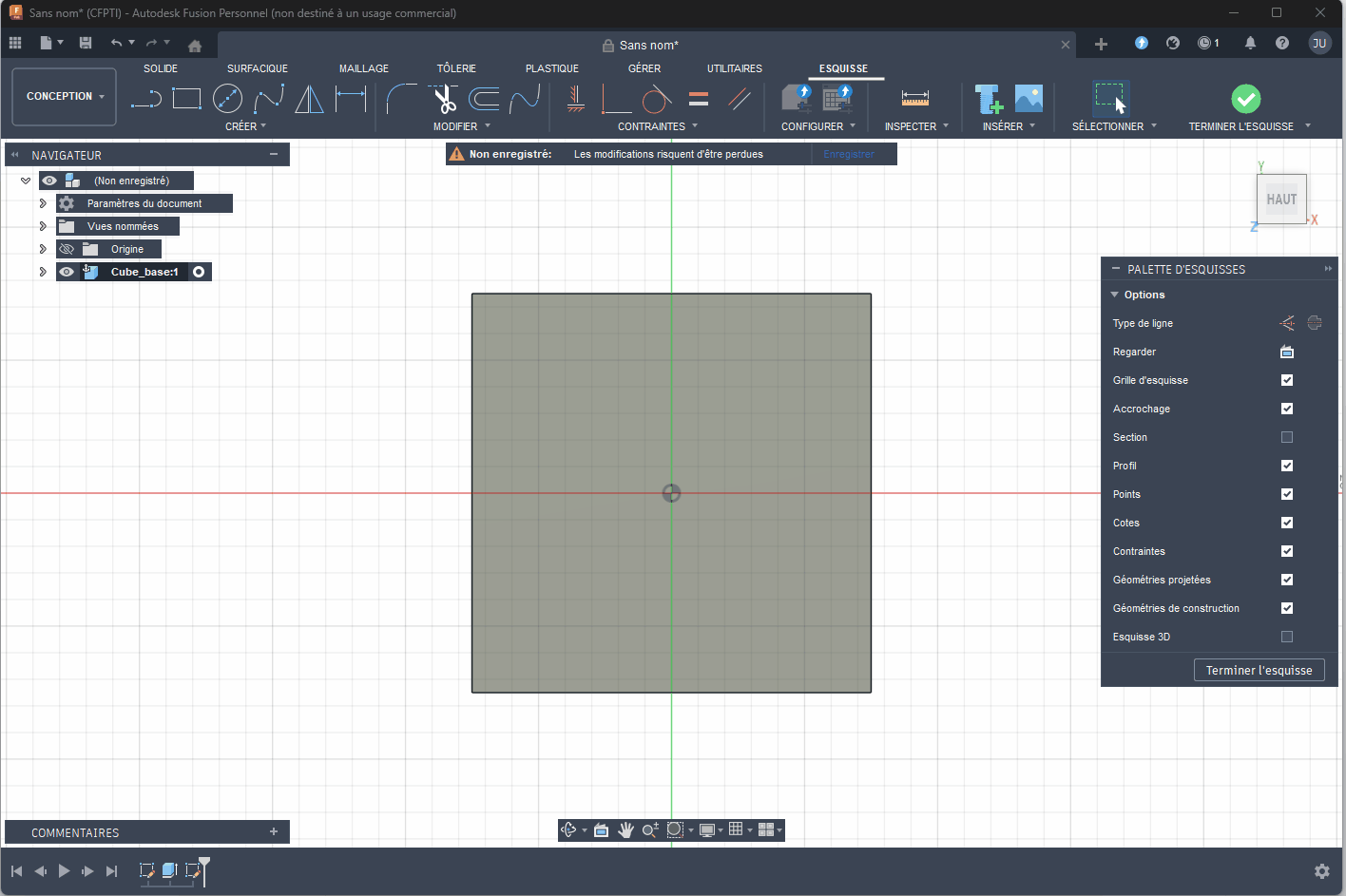

L’extrusion en mode Cut permet de créer des trous, poches et évidements dans un volume existant.

• Créer une esquisse sur la face cible.
• Dessiner la forme à enlever (cercle, rectangle, etc.).
• Utiliser Extruder avec l’option d’opération Cut.
• Choisir la profondeur exacte (valeur, “To Object”, etc.).

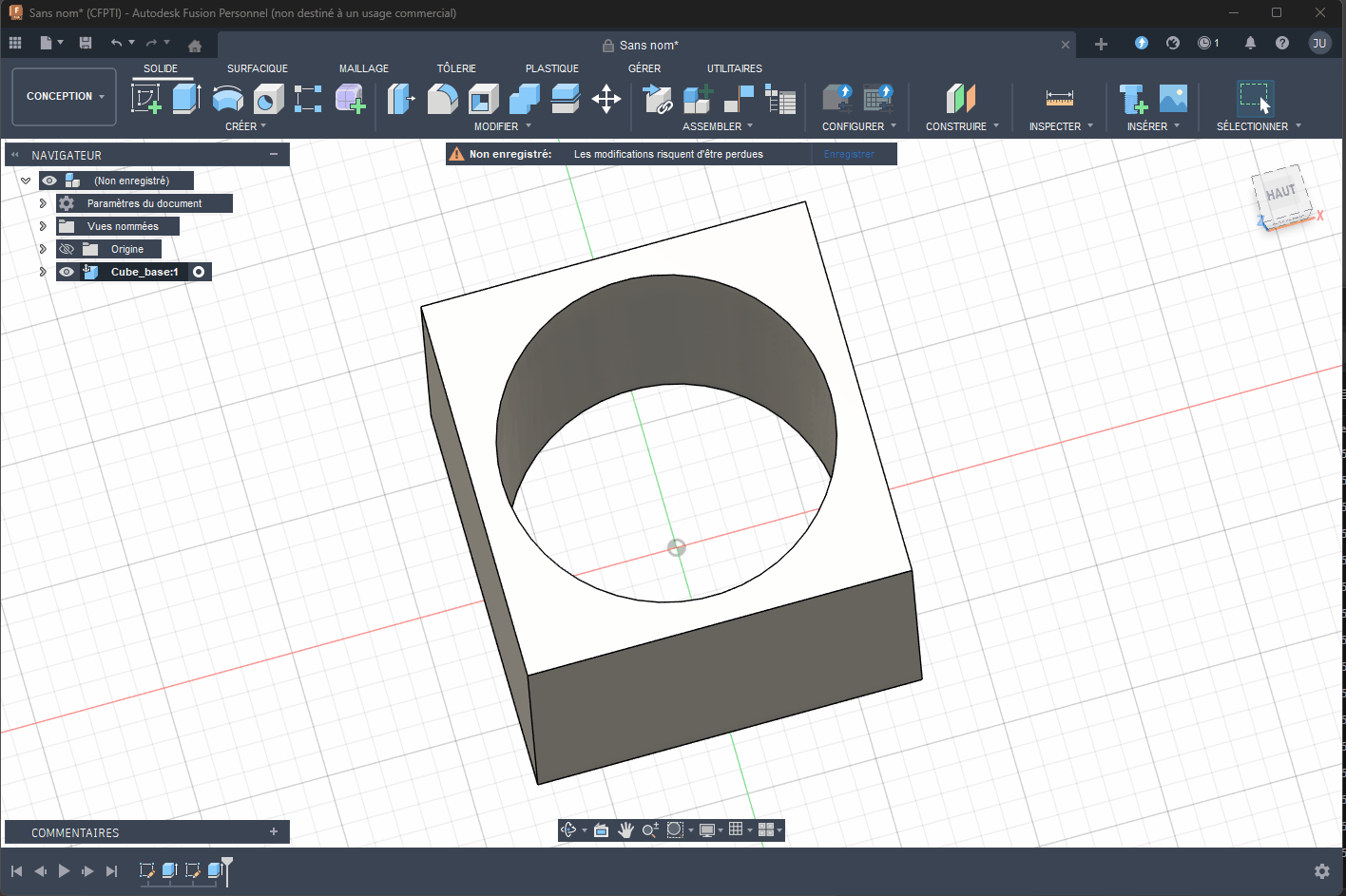

Chaque action (esquisse, extrusion, contrainte, etc.) est enregistrée dans la timeline en bas de l’écran.

• Survoler les icônes pour voir à quoi elles correspondent.
• Double-cliquer sur une opération pour la modifier (cote, paramètre, profil…).
• Les modifications se propagent si la pièce est conçue de manière paramétrique.

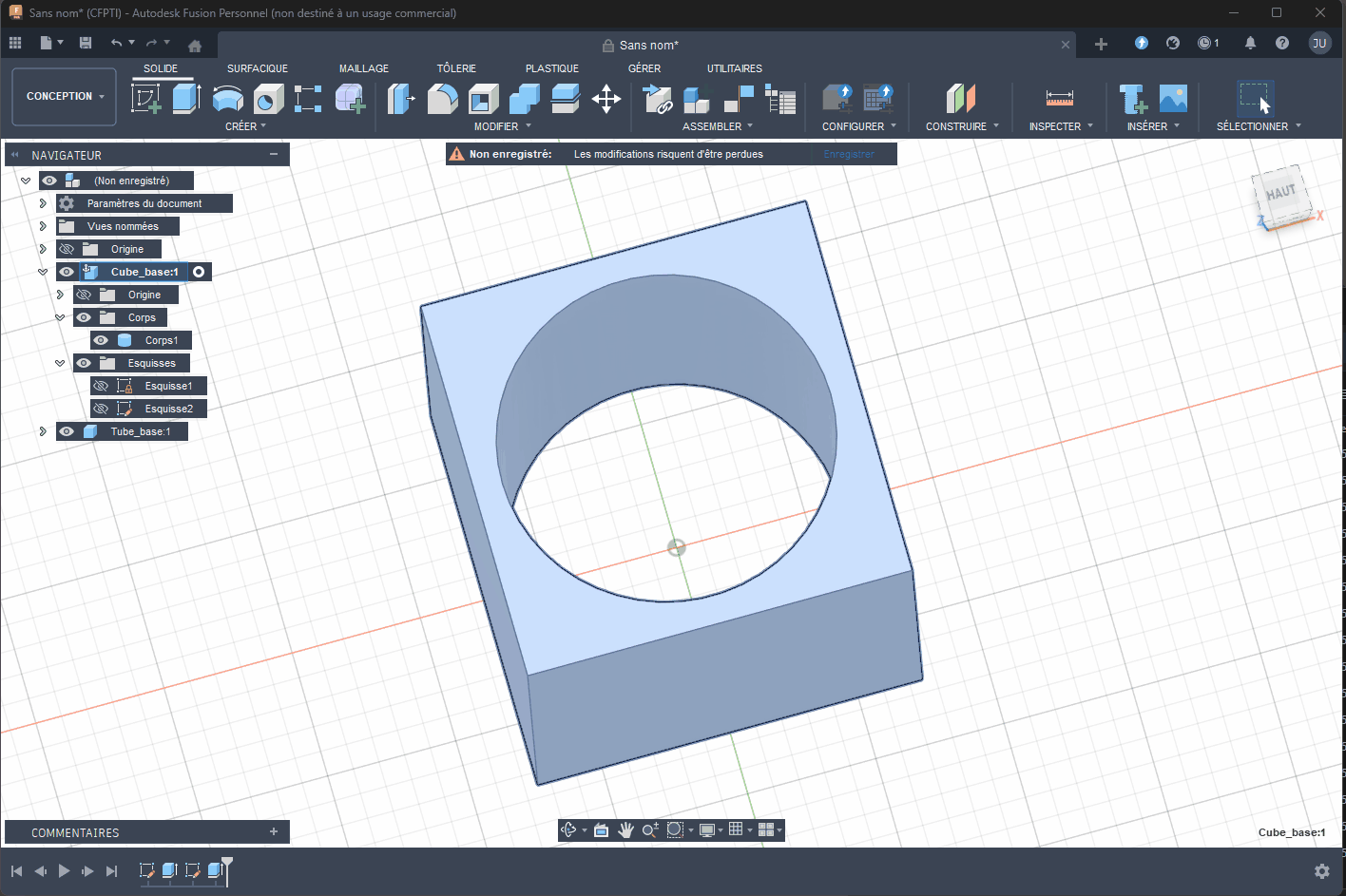

Une bonne nomenclature et une sauvegarde régulière sont indispensables pour un travail propre et collaboratif.

• Nom du fichier : Objet_Type_Version.
• Exemples :
  • Cube_Base_v1
  • Support_Moteur_2A
• Sauvegarder dans le bon projet / bon dossier de ton espace Fusion 360.
